Posicionadores Remoto.

Posicionadores Remoto. Posicionadores avanzados equipados con protocolos HART®, FOUNDATION Fieldbus™ y Profibus PA™ para ofrecer diagnósticos mejorados con información práctica para mantener su planta en funcionamiento.

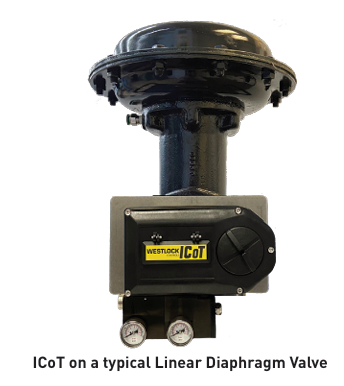

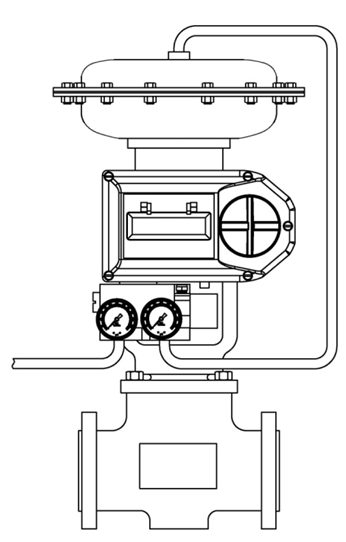

Muchos procesos que involucran alta temperatura o corrosión, tienen un reto a la hora de montar un equipo electrónico, como lo es el posicionador inteligente para valvulas de control. Y esto es debido a que la alta temperatura por radiación afecta la electrónica de los componentes o dispositivos que estén cerca.  Estos posicionadores generalmente se instalan en el actuador. Se usan tanto en valvulas lineales como rotativas.

CARACTERÍSTICAS Y BENEFICIOS

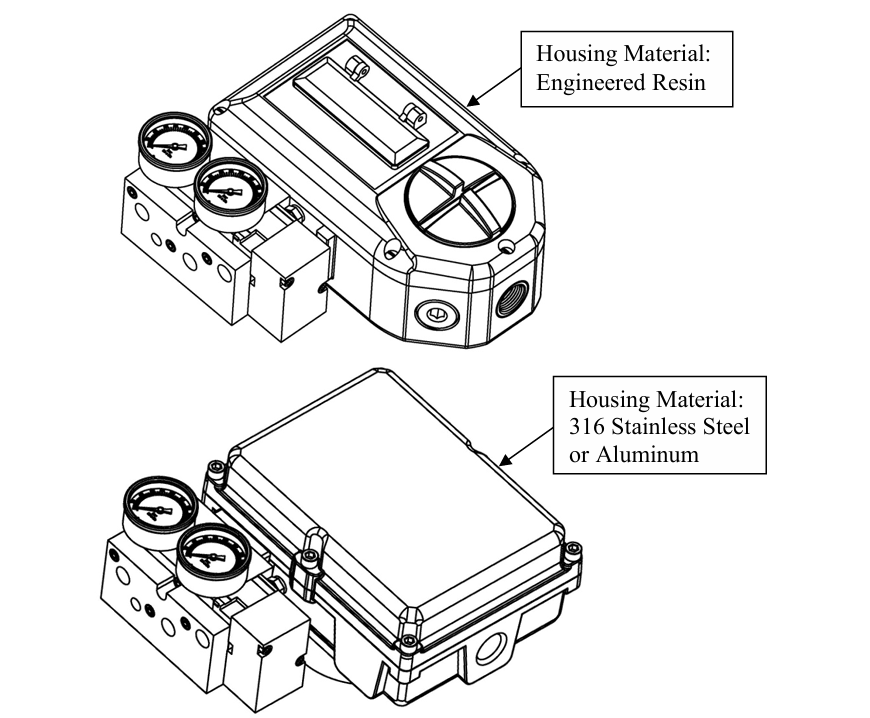

• Carcasa de resina de ingeniería robusta y ligera, con excepcional resistencia química, a los rayos UV y a los impactos.
• Colector de válvula de carrete robusto y sin fricción, meticulosamente probado para soportar 2 mil millones de ciclos de funcionamiento.
• Detección de posición sin contacto mediante sensor de efecto Hall. Elimina la necesidad de brazos de accionamiento y varillajes, y aumenta la resolución, la precisión y la fiabilidad generales.
• Capacidad de montaje remoto, ideal para entornos con alta vibración o extremos.
• Calibración automática inteligente para la puesta en marcha de la válvula en minutos.
• Interfaz de 3 botones y pantalla LCD local para facilitar la calibración y obtener información de diagnóstico in situ.
• Fácil configuración de rango dividido y funcionamiento de acción inversa.
• Fácil acceso a los conectores de los terminales del cableado.
• Velocidad de la válvula ajustable mediante el control del usuario.
• Disponible con interruptores de límite de contacto seco opcionales. • Opción de válvula de carrete de alto caudal para actuadores/válvulas más grandes. Elimina la necesidad de amplificadores de volumen en algunas aplicaciones.

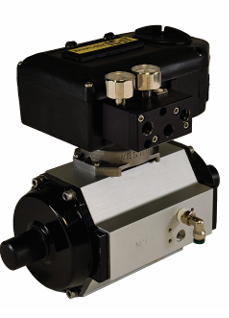

• Indicador de posición de alta visibilidad para aplicaciones rotativas.
• Transmisor de retroalimentación de posición de 4-20 mA opcional (solo versión HART).
• Totalmente compatible con el software AMS™ y el DTM.

MÁXIMA CONFIABILIDAD

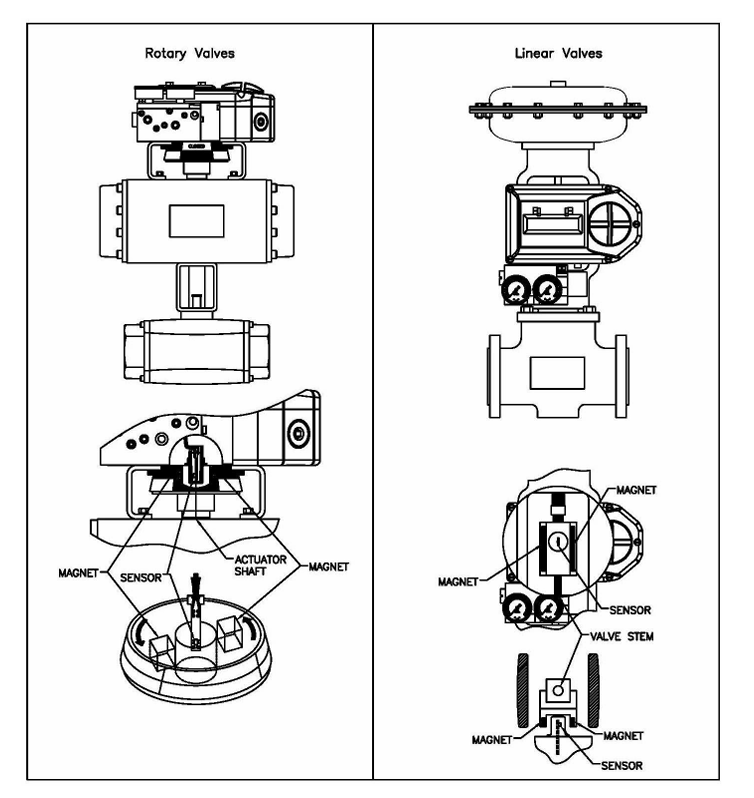

A diferencia de los posicionadores convencionales, el ICoT informa la posición precisa de la válvula sin necesidad de varillajes, palancas ni sellos rotativos o lineales. La detección de la posición se realiza mediante un sensor de NO contacto que emplea principios magnéticos de efecto Hall. Esto permite el uso de estrategias de control avanzadas, donde el conocimiento de la posición de la válvula se utiliza en algoritmos predictivos y de otro tipo.

El ICoT cuenta con un robusto colector de válvulas de carrete diseñado para una larga duración, con una capacidad de hasta dos mil millones de ciclos de funcionamiento. Esta innovadora válvula de carrete no presenta fricción. Su diseño garantiza una fiabilidad inigualable en aplicaciones de control de válvulas, minimizando el desgaste incluso en condiciones exigentes.

Válvula de carrete avanzada

Los posicionadores de la serie ICoT 5000 están diseñados para consumir la menor cantidad posible de aire de control en estado estacionario. Esto se traduce en un menor consumo de aire de proceso y una menor demanda de compresores de aire de instrumentación. Para aumentar la fiabilidad, el ICoT emplea un diseño patentado de carrete lapeado y camisa flotante. Esta construcción equilibrada se basa en un cojinete de aire que elimina cualquier contacto metal con metal y da como resultado un tiempo medio entre fallos (MTBF) de 1,666,666.7 horas o 333.3 años.

Pantalla LCD local

 La pantalla LCD local proporciona información de diagnóstico in situ. Mientras la válvula esté controlada por el posicionador y la señal de error no sea cero, la información mostrada mostrará tanto el punto de ajuste como la posición como porcentaje. El rango de valores mostrados va del 0,0 % (completamente cerrada) al 100 % (completamente abierta). La ​​resolución mostrada se muestra en incrementos del 0,1 %, aunque los cálculos internos se mantienen con mayor precisión.

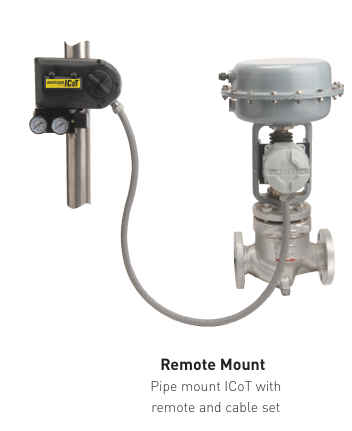

El ICoT puede instalarse remotamente (hasta 15 metros) del dispositivo que controla (consulte para distancias mayores). Esto permite aislar el posicionador, si la válvula de control se encuentra en un entorno con alta vibración, alta temperatura o extremadamente corrosivo.

Modelo 5300

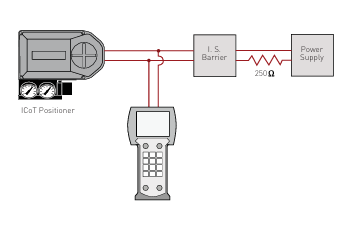

Se puede conectar un solo posicionador ICoT de 4-20 mA con hasta dos dispositivos maestros a cada lazo HART®. El maestro principal suele ser un sistema de gestión o una PC, mientras que la unidad secundaria puede ser un terminal portátil o una computadora portátil.

Se encuentra disponible un comunicador HART® portátil estándar para que las operaciones de campo sean lo más uniformes posible. La comunicación se logra superponiendo una señal de alta frecuencia a la señal de salida de 4-20 mA. Esto permite

Diagnóstico intuitivo en el 5300 HART

El posicionador ICoT puede monitorizar constantemente su propio funcionamiento. Si se produce un error o fallo, se mostrará en la pantalla LCD. Si el posicionador cuenta con una interfaz HART®, los códigos de error se mostrarán en un terminal portátil o en una estación de mantenimiento de PC, como se muestra a continuación:

Las condiciones de alarma y las capacidades de diagnóstico adicionales se proporcionan mediante varios elementos sensores en el transductor. Un presostato detecta la baja presión de aire que entra al posicionador. Junto con un presostato de suministro, se puede identificar si esto se debe a un filtro obstruido o a una condición de baja presión de suministro. Un transmisor de retroalimentación de posición de 0-100% está disponible integrado en la electrónica de los posicionadores de la serie ICoT 5300.

Las condiciones de alarma y las capacidades de diagnóstico adicionales se proporcionan mediante varios elementos sensores en el transductor. Un presostato detecta la baja presión de aire que entra al posicionador. Junto con un presostato de suministro, se puede identificar si esto se debe a un filtro obstruido o a una condición de baja presión de suministro. Un transmisor de retroalimentación de posición de 0-100% está disponible integrado en la electrónica de los posicionadores de la serie ICoT 5300la comunicación y la salida simultáneas sin comprometer la integridad del lazo.

Modelo 5400

Los terminales portátiles compatibles con Foundation Fieldbus (como el comunicador de campo Rosemount) pueden comunicarse con los posicionadores digitales de la serie ICoT 5400 mediante el protocolo FF.

Modelo 5500

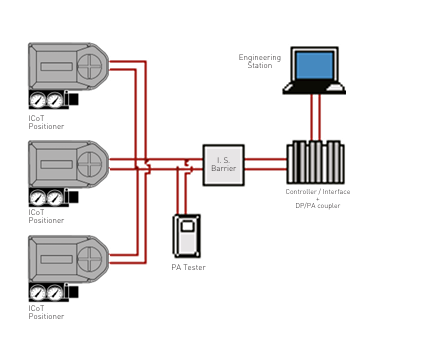

Similar al Fieldbus, un comprobador Profibus PA, como el MTL FBT6-PA, puede utilizarse en zonas peligrosas. Varios comprobadores y analizadores de bus también están disponibles para su uso directo desde la red DP en la zona segura.

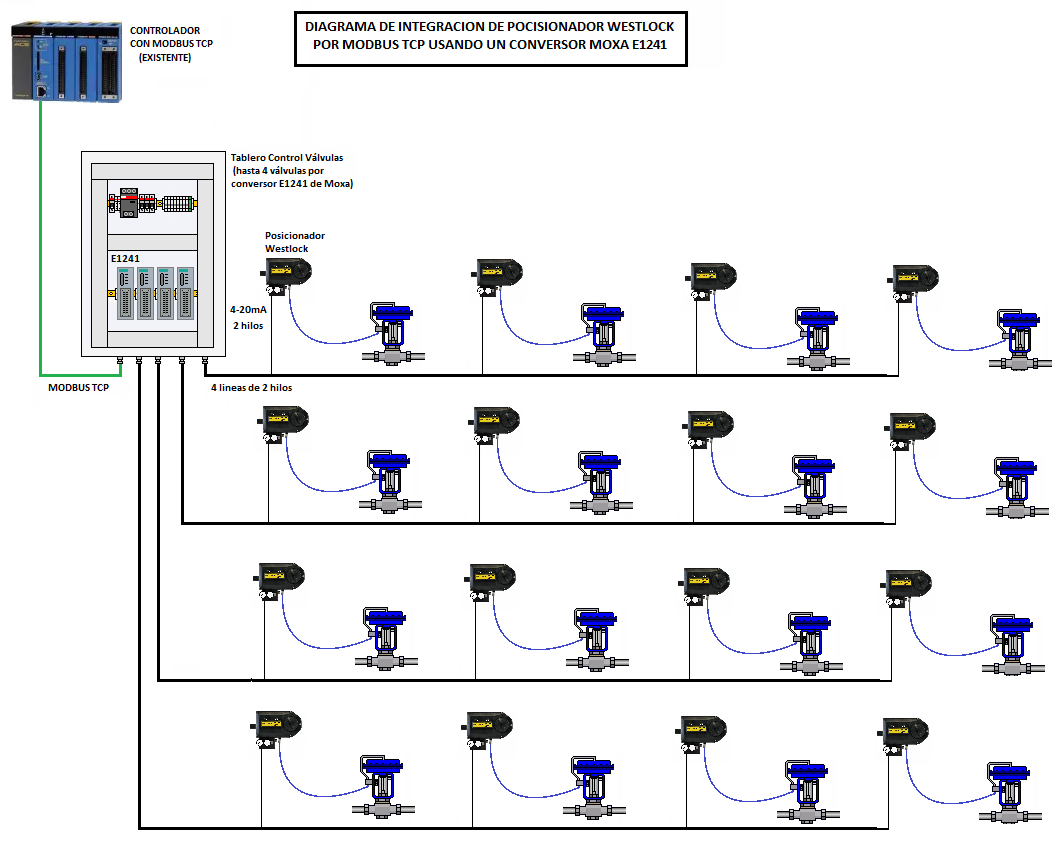

Esta solución que planteamos a uno de nuestros clientes consta de:

Tablero de control

• Incluye conversores Moxa E1241
• Protección termomagnética
• Fuente de alimentación
• Borneras fusibles
• Bornera sencilla

Incluye accesorio:

• Rieles
• Canaleta

Posicionador montaje remoto  en este caso eran 30

• 4-20 mA HART® 5 Enabled
• Actuator Type: Rotary
• Hazardous Rating: Non-Incendive - NEC / CEC.  Intrinsically safety
• Supply Pressure: Low Pressure (15 - 45 psi)
• Calibration/Communication: 3-Button on-board keypad &
• HART® Protocol
• Conduit Entry: One 1/2" NPT (F)
• Position Transmitter Output: 4-20mA Transmitter
• Pneumatic Connections: 1/4" NPT
• Incluye filtro regulador y manometros.

La integración de nuestros posicionadores remotos avanzados representa un salto estratégico hacia la industria 4.0. Al combinar la versatilidad de los protocolos HART®, FOUNDATION Fieldbus™ y Profibus PA™ con diagnósticos precisos en tiempo real, garantizamos una toma de decisiones informada que minimiza las paradas no programadas y asegura la máxima disponibilidad operativa de su planta.
