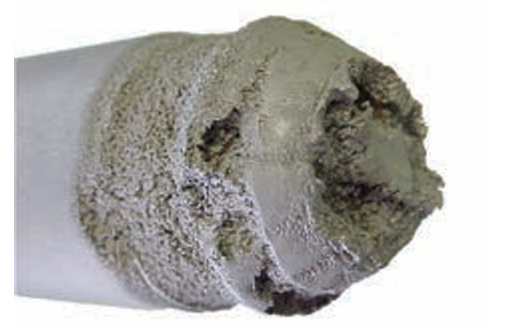

Este fenómeno lo tenemos presentes en fluidos líquidos, solo líquidos: Ocurre dentro de la valvula de control cuando tenemos altas caídas de presión y alta velocidad dentro del cuerpo de la valvula, ocasionando daños de internos en la misma que generalmente se caracterizan por apariencia áspera y agujerada.
Pero que es la Cavitación:

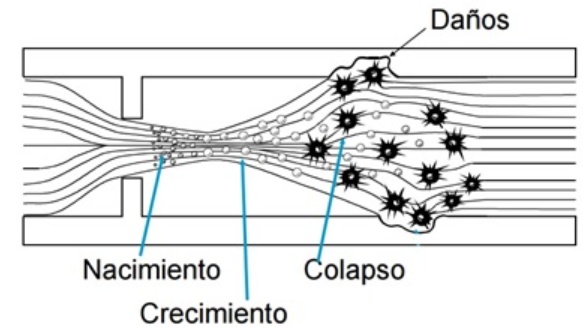

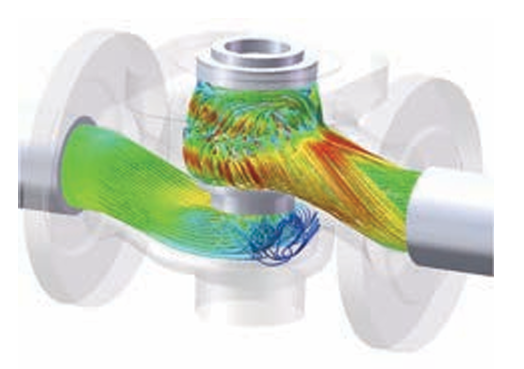

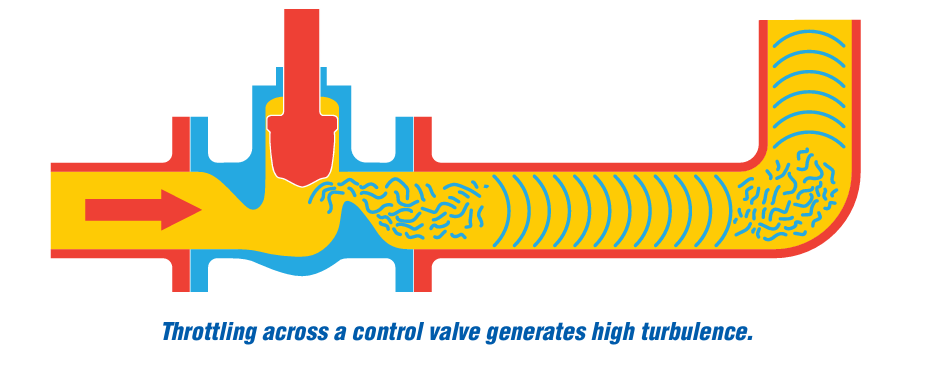

La cavitación es la formación y posterior colapso de las burbujas de vapor que se generan en el fluido, (en la vena contracta) y son ocasionadas por cambios en la presión y aumento de velocidad. Al implotar estas brubujas, golpean y dañan tanto el cuerpo como internos de la valvula. Adicionalmente por estas implosiones y el flujo estrangulado que aumenta de velocidad se incrementa la vibración mecánica, fenómeno que tambien genera daños no solo en la valvula sino en equipos aguas abajo y en la misma tubería.
En la cavitación se encuentran los siguientes efectos:
- El ruido alto
- La vibración excesiva
- El daño al equipo
Para prevenirla se debe mantener la presión del fluido por encimade su presión de vapor y evitar cambios bruscos de velocidad,

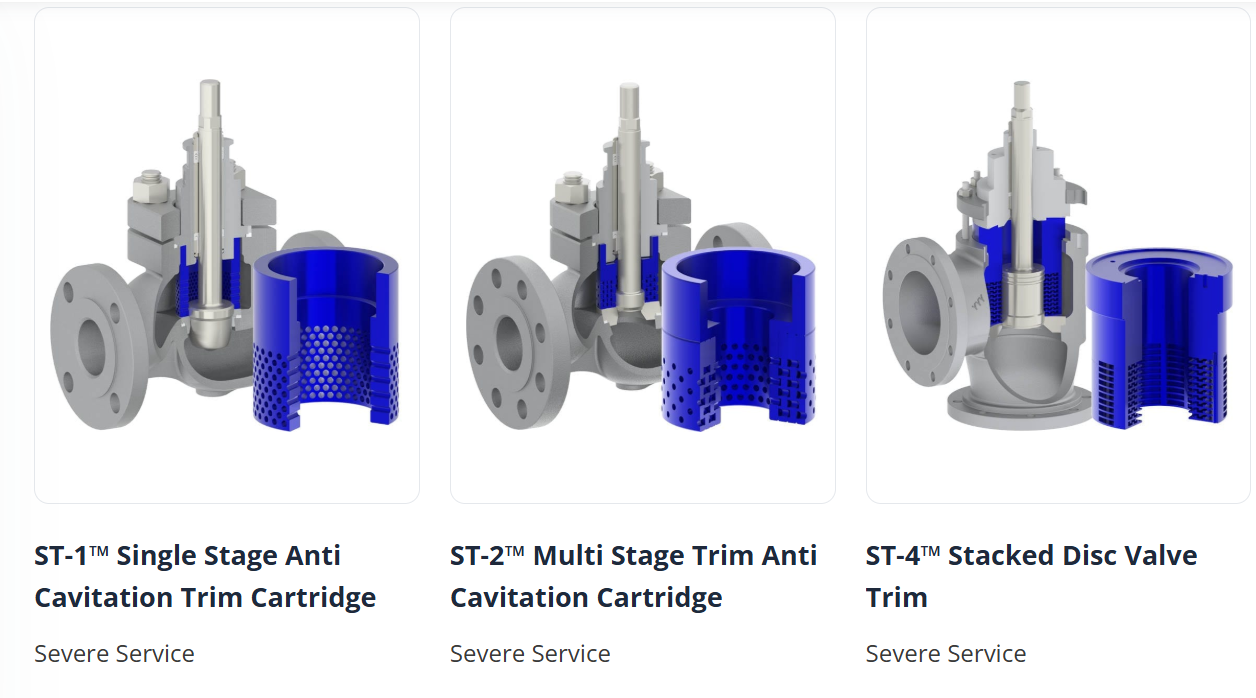

Y si ya no es posible con datos del proceso minimizarla, ya es necesario seleccionar equipos con aditamentos propios para Cavitación, en el caso de las valvulas de control son las cajas Anti-Cavitación, estas son cajas que tienen orificios que hacen que la caída de presión sea gradual o por etapas, dde acuerdo al grado de cavitación pueden ser de 1 paso, 2 o 3 pasos.
Estas cajas garantizan el desempeño optimo de la valvula, no perder eficiencia ni control, no tener alta vibración mecanica que dañe otros equipos aguas debajo de la valvula y sobre todo alargar la vida util de la valvula.
En Automatización S.A. entendemos que la cavitación, presente en fluidos líquidos bajo altas caídas de presión y velocidad, es un desafío clave para la confiabilidad de las válvulas de control. Por eso promovemos soluciones para reducir y controlar sus efectos, proteger los equipos y garantizar procesos más seguros, eficientes y confiables.
